Für die Fertigung von Nagelplattenbindern müssen Holzlatten, Sparren und Pfetten maßgenau positioniert und zusammengefügt werden. Bei der Natec GmbH, die Nagelplattenbinder in verschiedenen Größen und Formen anbietet, erfolgte die Ausrichtung zuvor mithilfe von Maßsystemen oder physischen Schablonen. Dies erforderte jedoch einen zeitintensiven Einrichtaufwand. Zudem war die Genauigkeit insbesondere bei großen Bauteilen begrenzt, sodass bereits geringste Abweichungen Passungenauigkeiten sowie Nacharbeit und Materialverlust zur Folge hatten. Deshalb nutzt Natec Laserprojektoren von Z-LASER, um Positionierung und Montage in der Fertigung zu optimieren.
Dieser Anwendungsfall demonstriert, wie ein für die Bearbeitung von Holz eingesetzter Laser die Abläufe bei der Herstellung von Nagelplattenbindern standardisiert und eine gleichbleibend hohe Prozessqualität sicherstellt.
Was sind Nagelplattenbinder?
Nagelplattenbinder sind vorgefertigte Holzfachwerkträger, bei denen die einzelnen Holzbauteile über Stahlplatten, die sogenannten Nagelplatten, miteinander verbunden werden. Die Nagelplatten werden in das Holz eingepresst. Damit lassen sich leichte und zugleich sehr tragfähige Dach- und Deckenkonstruktionen mit großen Spannweiten realisieren. Für Maßhaltigkeit und Qualität ist entscheidend, dass die Nagelplattenverbindungen an den Knotenpunkten gemäß Konstruktionsdaten präzise positioniert und verpresst werden.
Projektion im Originalmaß: Der LP-HFD2 in Anwendung bei Natec

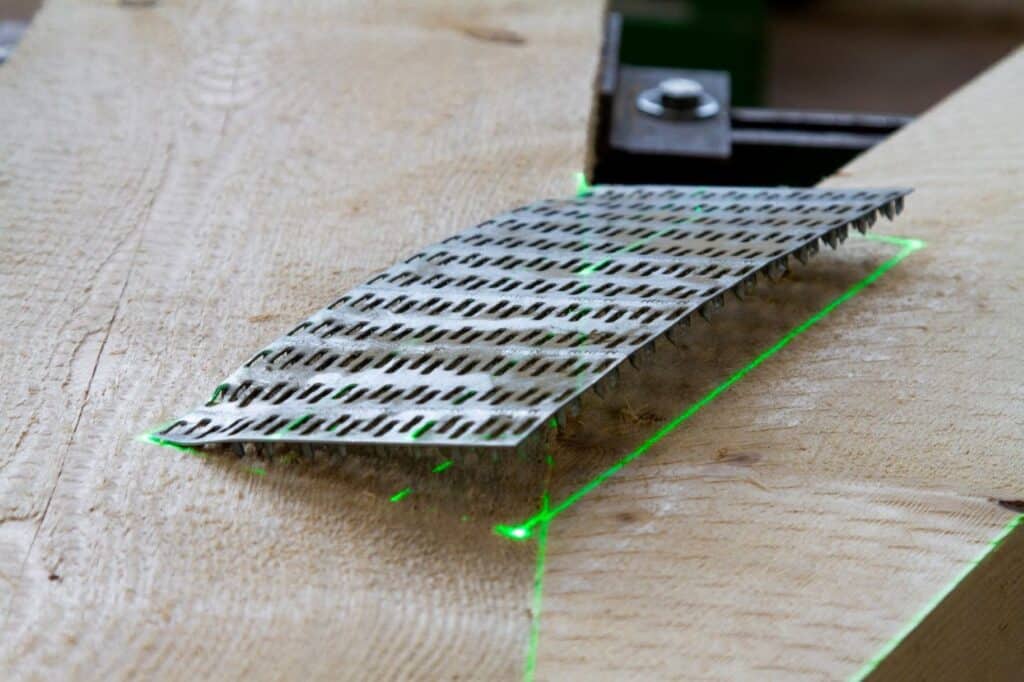

Um eine präzise und reproduzierbare Positionierung zu ermöglichen, setzt Natec in der Holzindustrie den Z-LASER LP-HFD2 ein. Auf Basis der vorhandenen Konstruktionsdaten erzeugt der Laser eine Kontur im Originalmaß und projiziert diese auf den gesamten Arbeitsbereich. Dadurch werden die Positionen von Pressklötzen, Holzplanken und Nagelplatten eindeutig sichtbar. Mitarbeitende können die Bauteile zügig und sicher entlang der projizierten Laserlinie ausrichten.
Im weiteren Prozess fährt die C-Presse die vorgesehenen Positionen vollautomatisch an und verpresst die Nagelplatten an den definierten Stellen in die Holzplanken. Durch den Wegfall fehleranfälliger physischer Schablonen minimieren sich auch bei komplexen Konstruktionen zeitaufwendiges Nachmessen und unnötige Rüstzeiten.
Synchronisierte Multiprojektion für große Arbeitsbereiche
Um Nagelplattenbinder vollständig abzudecken, werden mehrere Laserprojektoren in einem Multiprojektionssystem gekoppelt werden. Dadurch lassen sich ebenfalls große Projektionsflächen realisieren: Die Größe reicht von kleinen Aufbauten bis hin zu großen Konstruktionen, die die gesamte Fertigungshalle abdecken können.
Die Vorteile von Laserprojektoren für den Holzbau
Laserprojektoren bieten im Holzbau mehr als reine Positionierhilfen. Als Holz-Laser-Maschine zur visuellen Führung unterstützt ein Laserprojektor wie der Z LASER LP HFD2 die Fertigung bei Natec in mehreren Punkten:
- Deutliche Zeitersparnis: Rüstzeiten werden minimiert, da die Projektion auf Knopfdruck für neue Binder-Geometrien umgeschaltet werden kann.
- Maximale Präzision: Die visuelle Führung reduziert Messfehler und Ungenauigkeiten und unterstützt eine konstant hohe Produktqualität.
- Fehlerreduktion: Die klare Projektion verringert das Risiko von Falschplatzierungen bei Holzteilen und Nagelplatten deutlich.
- Hohe Flexibilität: Unterschiedlichste Formen und Konstruktionen können ohne die Herstellung neuer Lehren oder Schablonen schnell und einfach gefertigt werden.
Fazit: Gesteigerte Qualität und Effizienz durch Laserprojektoren
Der Einsatz des Z-LASER LP-HFD2 bei Natec verdeutlicht, wie Laserprojektoren effiziente und wiederholgenaue Abläufe in der Fertigung von Nagelplattenbindern ermöglichen: Maßgenaue Projektionen auf der Arbeitsfläche ersetzen fehleranfällige mechanische Schablonen und machen die Bauteilpositionierung schneller und sicher, auch bei wechselnden Formen sowie großformatigen Konstruktionen. Das Ergebnis sind reproduzierbare Positionier- und Montageprozesse ohne zeitaufwendige Nacharbeiten und unnötige Rüstzeiten.
Möchten auch Sie die Effizienz in Ihrer Fertigung auf ein neues Level heben? Kontaktieren Sie uns für eine persönliche Beratung. Wir unterstützen Sie bei der Auswahl einer passenden Laserlösung für Ihre Anwendung.
Häufig gestellte Fragen
Die Nagelplattenbinder sind vorgefertigte Holzfachwerkträger, die durch spezielle, in das Holz gepresste Stahlplatten (Nagelplatten) verbunden werden. Sie ermöglichen es, leichte, aber sehr tragfähige Dach- und Deckenkonstruktionen zu erstellen.

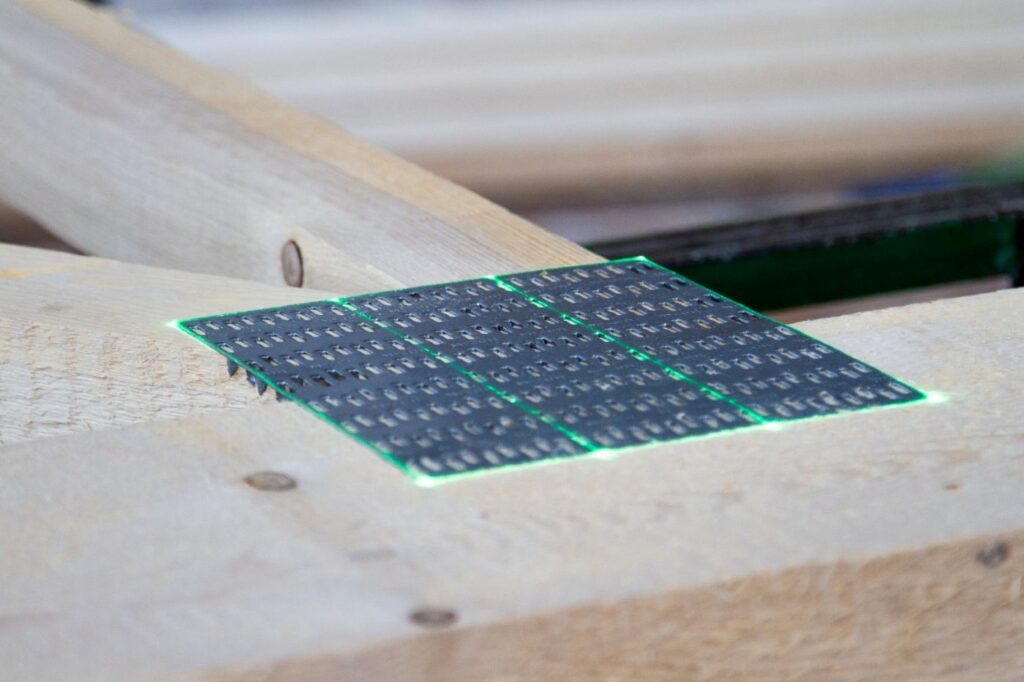

Laserprojektoren projizieren Konturen im Originalmaß sowie die Positionen der Nagelplatten als visuelle 1:1-Referenz auf die Arbeitsfläche. Dadurch entfallen manuelle Mess- und Markierarbeiten. Ausrichtung und Positionierung erfolgen schneller und sind präziser.
Für Anwendungen im Holzbau, etwa bei der Fertigung von Nagelplattenbindern, hat sich beispielsweise der Z-LASER Laserprojektor LP-HFD2 bewährt. Die grüne Laserlinie ist auf Holzoberflächen gut sichtbar, und die robuste Bauweise ist für den industriellen Einsatz ausgelegt.
Die Hauptvorteile sind deutlich reduzierte Rüstzeiten, eine deutliche Fehlerreduktion sowie eine konstante Fertigungsqualität und eine hohe Flexibilität, da unterschiedliche Konstruktionsformen ohne neue Schablonen oder Lehren umgesetzt werden können.
Ein Laserprojektor kann als eine Art „Holz-Laser-Maschine“ bezeichnet werden. Anders als ein Bearbeitungslaser wird er jedoch nicht zum Schneiden, sondern zur visuellen Führung eingesetzt: Er projiziert Informationen auf das Werkstück und dient als Positionierhilfe, um manuelle Arbeitsschritte zu beschleunigen und zu präzisieren.
