Optische Führung für maximale Effizienz und Präzision

Ein industrieller Laserprojektor ist ein Projektionssystem, das digitale Daten, beispielsweise aus CAD-Dateien, direkt als Linien, Konturen oder Markierungen auf ein Werkstück oder eine Arbeitsfläche projiziert. Er zeigt Werkern exakt an, wo Materialien platziert oder Werkzeuge positioniert werden müssen. Damit ersetzt er fehleranfällige mechanische Schablonen und macht Arbeitsschritte wie Schweißen, Montieren oder das Prüfen von Werkstücken einfacher, schneller und sicherer. Das reduziert Nacharbeit.

Laserprojektoren von Z-LASER werden branchenübergreifend zur Prozessoptimierung eingesetzt: in der Automobilindustrie, der Luft- und Raumfahrt sowie in der Composite-Fertigung und der Herstellung von Windrotoren. Darüber hinaus kommen sie in der Holzindustrie, der Stahl- und Metallindustrie, der Betonfertigteilproduktion sowie in der Montage- und Kommissionierung zum Einsatz.

Die optische Führung durch Laserprojektion reduziert manuelle Positionierungs- und Ausrichtungsfehler. Dadurch kann die Fertigung ohne Unterbrechungen und mit hoher Präzision erfolgen. Zudem ermöglicht die schnelle und stabile Projektion eine unmittelbare visuelle Qualitätskontrolle direkt am Werkstück während der Bearbeitung. Produktionsprozesse werden so effizienter, präziser und sicherer, wodurch eine konstant hohe Fertigungsqualität sichergestellt wird.

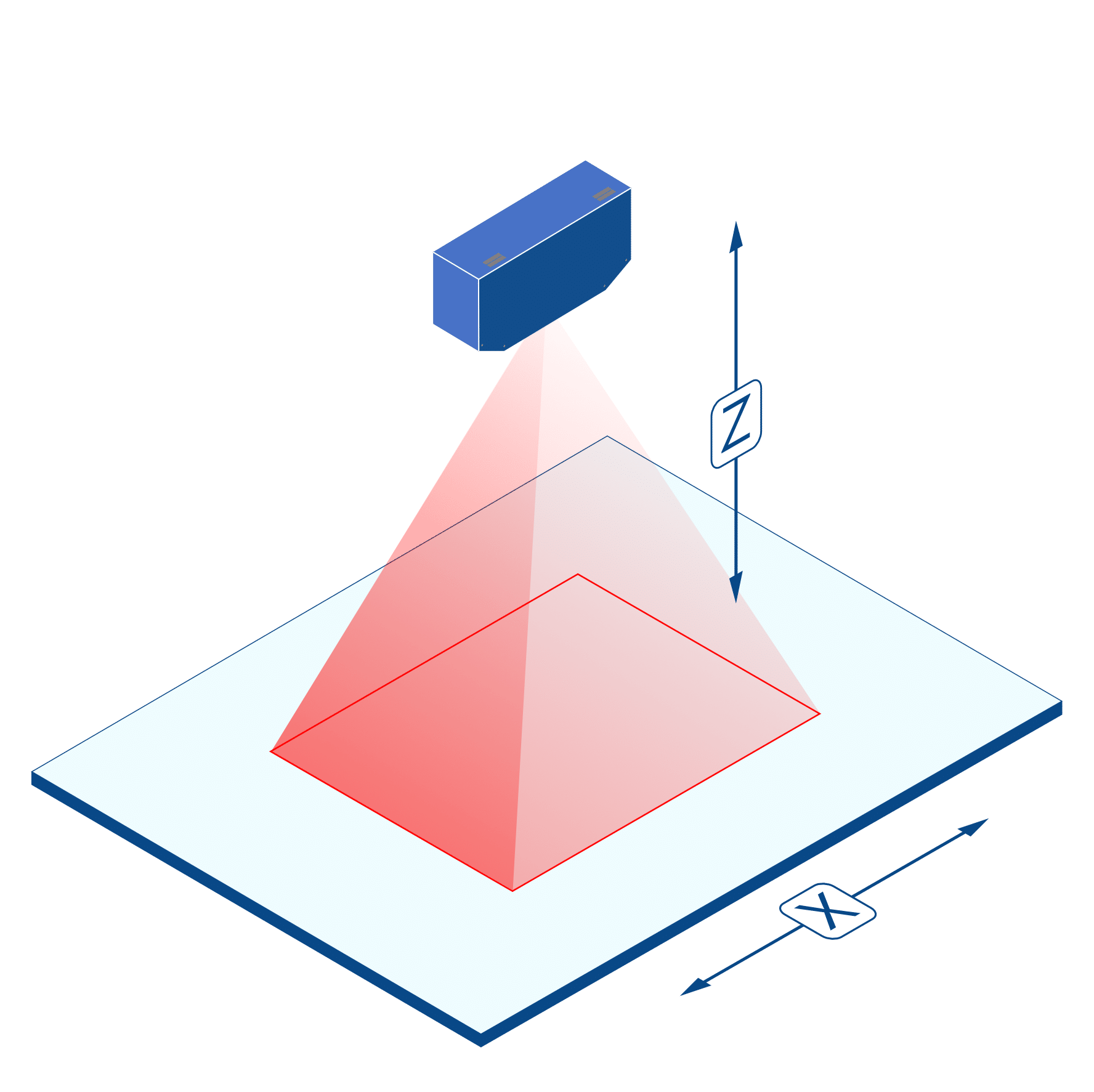

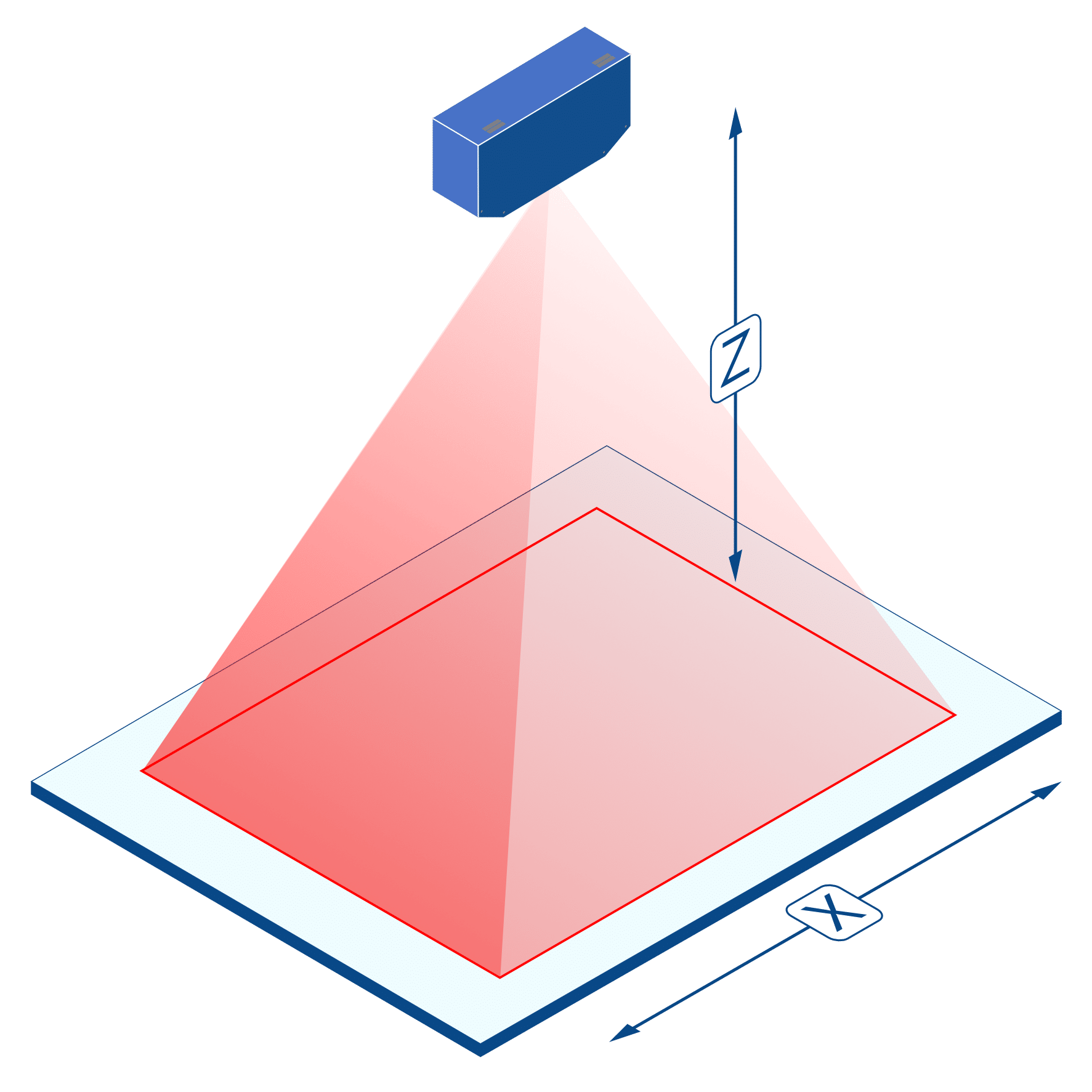

Die Wahl des passenden Laserprojektors hängt von den jeweiligen Anforderungen ab. Der ZLP1 ist ein kompakter Laserprojektor für kurze Projektionsabstände (1 bis 3 m) und eignet sich zum Beispiel für Werkerführung und Kommissionierung. Der ZLP2 verfügt über eine fasergekoppelte Z-FIBER Laserquelle und ist für mittlere Projektionsabstände (<0,5 bis 7 m) ausgelegt. Er eignet sich unter anderem für die Holz- und Steinbearbeitung sowie für Anwendungen mit Kompositmaterialien. Der ZLP2-HighPower mit verstärkter Laserquelle wurde für große Projektionsentfernungen (bis 20 m) konzipiert und wird beispielsweise in der Luft- und Raumfahrt oder für die Herstellung von Rotorblättern eingesetzt.

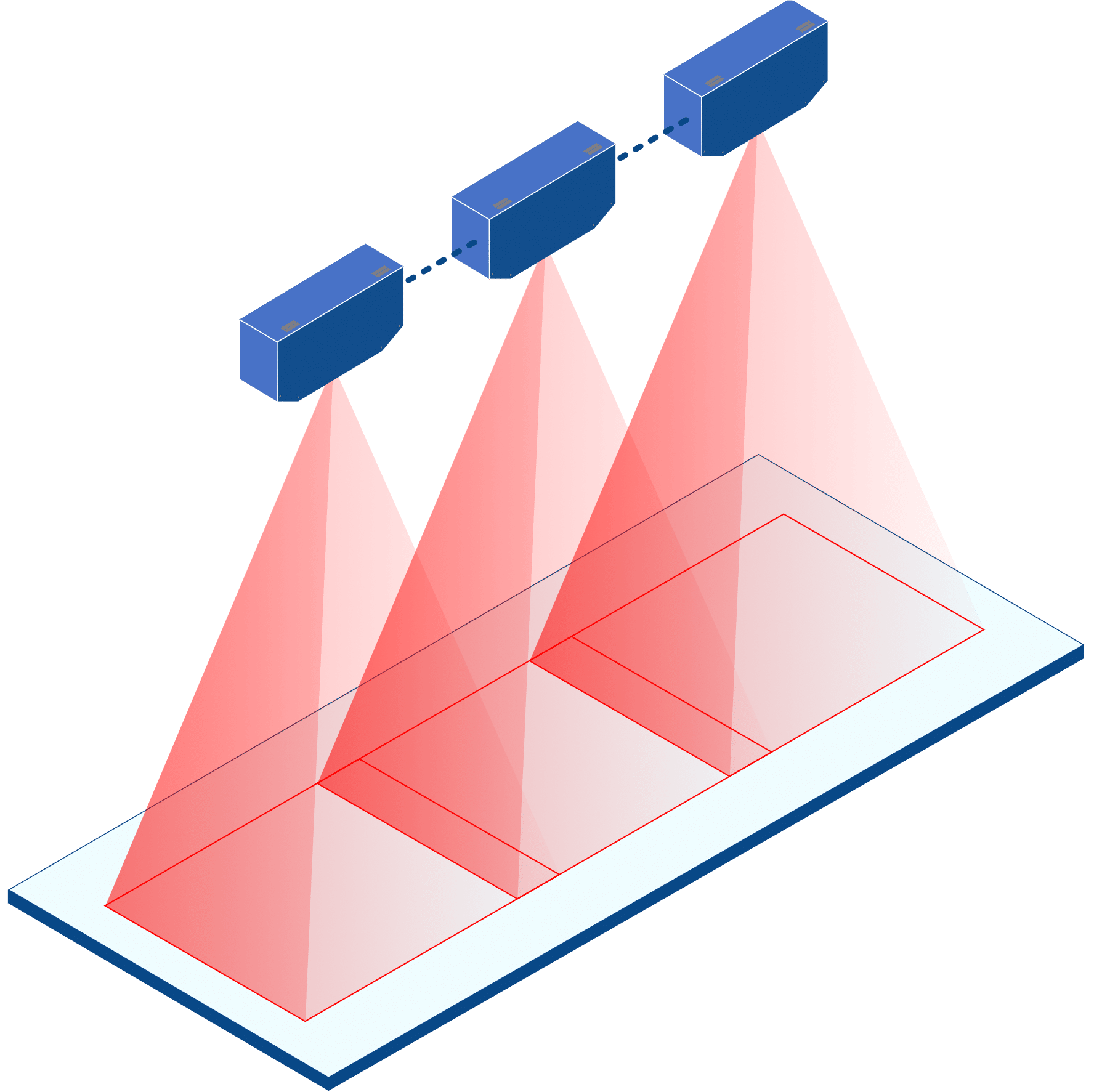

Laserprojektoren von Z-LASER sind für 2D- und 3D-Anwendungen ausgelegt und erreichen eine Projektionsgenauigkeit im Submillimeterbereich. Zudem können mehrere Laserprojektoren in Multiprojektionssystemen kombiniert werden, um den Projektionsbereich bei Bedarf flexibel zu erweitern.

Ja. Laserprojektoren von Z-LASER lassen sich in bestehende Fertigungsumgebungen integrieren. Die Steuerung erfolgt über die intuitive Software ZLP-Suite mit grafischer Benutzeroberfläche oder über die integrierte Programmierschnittstelle (API). Zusätzlich ermöglicht eine native Ansteuerung über TCP/IP-fähige SPS-Systeme die Einbindung in automatisierte Produktionsumgebungen.
