Sie möchten höchste Präzision in Ihren industriellen Anwendungen. Unsere Positionierlaser liefern gestochen scharfe und exakte Laserlinien für die schnelle und präzise Ausrichtung auf nahezu jeder Oberfläche.
Fehlerfreie Prozesse sichern: Durch eine visuelle Führung reduzieren Sie Ausschuss und Nacharbeit erheblich. Das steigert die Produktqualität und senkt Betriebskosten.
Schnelle und einfache Integration: Dank ihrer modularen Bauweise und offener Schnittstellen lassen sich unsere Positionierlaser nahtlos in bestehende Systeme und Produktionsumgebungen integrieren.
Sie möchten Ihre Produktionszeiten verkürzen, Kosten sparen und die Qualität der Ergebnisse steigern? Wir sorgen für Präzision und Effizienz.
Entdecken Sie die Vielfalt unserer Laserlösungen, entwickelt für höchste Präzision und Zuverlässigkeit in Ihrer Industrie. Jeder Produktbereich ist speziell auf unterschiedliche Anforderungen zugeschnitten.
Der Z5A Belt-Aligner ist ein laserbasiertes Werkzeug zur exakten Ausrichtung von Riemenantrieben und Antriebsrädern. Der kompakte Linienlaser der ZAT-Baureihe sitzt präzise in einem speziell entwickelten Halteblock und projiziert eine rote Linie, die exakt parallel zur magnetischen Anschlagsfläche verläuft. Mit den beiliegenden Zielmarkern lassen sich Antriebs- und Laufräder schnell, sicher und gefahrlos im Ruhezustand ausrichten. Das Werkzeug hat sich tausendfach im industriellen Einsatz bewährt und überzeugt durch einfache Handhabung und zuverlässige Ergebnisse. Der Z5A wird als Komplettset mit Halterung, Messklötzchen, Batterie und Transportcase geliefert.
Mehr erfahren
Der ZAT ist ein batteriebetriebenes Lasermodul für flexible Positionierungsaufgaben in der Industrie. Durch sein robustes Metallgehäuse und die integrierte Energieversorgung mit AA-Batterie oder Akku ist er unabhängig von externen Stromquellen. Ein Knopf am Gehäuseende ermöglicht die einfache Bedienung durch Ein- und Ausschalten. Der ZAT eignet sich besonders für den Einsatz in der Holz-, Stein- und Metallbearbeitung und lässt sich unkompliziert an Maschinen wie Gehrungssägen, Sprossenbohrmaschinen oder Fliesenschneidern nachrüsten. Damit bietet er eine mobile und zuverlässige Lösung für präzise Ausrichtungsaufgaben.
Mehr erfahren
Der ZD ist ein universelles Mini-Lasermodul mit nur Ø11 mm Durchmesser und eignet sich ideal für den Einbau in Geräte und Maschinen mit wenig verfügbarem Bauraum. Trotz seiner kompakten Bauform überzeugt er durch eine sehr gute Sichtbarkeit und ist in den Projektionen Linie, Punkt oder Kreuz erhältlich. Typische Anwendungen finden sich in der Holz-, Stein-, Textil-, Reifen- und Metallindustrie, wo präzise Ausrichtung auch unter beengten Bedingungen gefordert ist. Er ist von grüner (520 nm, 10 mW), bis zu roter (635 nm, 15 mW), Ausführung verfügbar.
Mehr erfahren

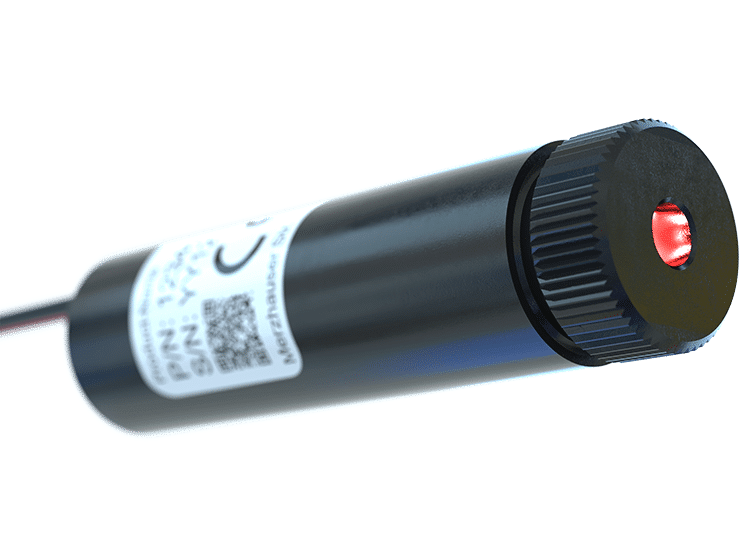

Der ZF-pe-F ist ein besonders kompaktes Punktlasermodul mit nur Ø 11 mm Durchmesser. Dank manueller Fokussierung lässt sich der Laser optimal auf jede Arbeitsdistanz einstellen und bietet so maximale Flexibilität. Mit einer Wellenlänge von 635 nm (rot) oder optional 520 nm (grün) ist er auf unterschiedlichsten Materialien sehr gut sichtbar. Das Modul ist elektrisch isoliert, verfügt über einen weiten Versorgungsspannungsbereich von 5–24 VDC mit Verpolungsschutz und ist in Ausgangsleistungen von 1–5 mW erhältlich. Typische Einsatzbereiche finden sich in der Holz-, Stein-, Textil-, Metall-, Reifen-, Beton- und Lebensmittelindustrie.
Mehr erfahren
Der ZKV ist ein Kreisprojektionslaser, der über einen rotierenden Spiegel deutlich sichtbare rote oder grüne Kreise auf die Arbeitsfläche projiziert. Mit der kabelgebundenen Joystick-Fernbedienung lässt sich der Durchmesser stufenlos einstellen – bei 1.000 mm Einbauhöhe von 270 mm bis 1.400 mm. Damit ersetzt der ZKV herkömmliche Schablonen und erleichtert die präzise Ausrichtung von Werkstücken. Hauptanwendungen sind der Fassbau sowie die Herstellung von Kabeltrommeln aus Holz, wo er für mehr Effizienz und Genauigkeit sorgt. Seine einfache Bedienung und flexible Anpassung machen ihn zu einem praktischen Werkzeug in der industriellen Fertigung.
Mehr erfahren
Der ZM18 ist ein industrietaugliches Lasermodul, das sich durch seine kompakte Bauform im Sensorlook leicht in bestehende Maschinen und Anlagen integrieren lässt. Er überzeugt mit höchst Flexibilität. Mit den Ausprägungen ZM18B und ZM18B3 liefert das Module unschlagbare Arbeit bei Positionierarbeiten und mit dem ZM18S3 höchste Verlässlichkeit bei Bildverarbeitungsanwendungen geeignet. Die integrierte, einfach bedienbare Fokussieroptik ermöglicht eine schnelle Anpassung an unterschiedliche Arbeitsabstände und Anforderungen. Mit seiner robusten Ausführung ist der ZM18 ideal für den zuverlässigen Dauereinsatz und bietet eine präzise Lösung für moderne Fertigungsprozesse.
Mehr erfahren
Der ZPT-F ist der weltweit einzige Positionierlaser mit Peltierkühlung und temperaturstabilisierter Laserquelle. Dadurch liefert er eine konstante Leistung und hohe Präzision auch unter anspruchsvollen Umgebungsbedingungen. Ein integriertes heavy duty Netzteil sowie eine flexible Fokussiereinheit erleichtern den Einbau in unterschiedliche Maschinenkonzepte. Seine robuste Bauweise und Servicefreundlichkeit machen den ZPT-F zu einem langlebigen Präzisionsgerät. Die Laserbaureihe hat sich seit vielen Jahren im industriellen Einsatz bewährt.
Mehr erfahren
Der ZQ1-MagicLine ist der weltweit hellste augensichere Linienlaser seiner Klasse und setzt neue Maßstäbe in der industriellen Lasertechnologie. Mit einer optischen Ausgangsleistung von 600 mW in Laserklasse 2M kombiniert er maximale Sichtbarkeit mit zuverlässiger Sicherheit. Das grüne Laserlicht bei 520 nm wird vom menschlichen Auge besonders gut wahrgenommen und sorgt für klare Linien auch in hellen Umgebungen. Ein Öffnungswinkel von 70° ermöglicht lange, gleichmäßige Linien, während die manuelle Fokussierung die Linienbreite individuell anpassen lässt. Damit ist der ZQ1-MagicLine die ideale Lösung für Anwendungen, bei denen Präzision, Sichtbarkeit und Sicherheit gleichermaßen entscheidend sind.
Mehr erfahren
Der ZR ist ein roter Positionierlaser mit asymmetrischer Optik, der besonders lange und homogene Linien für präzise Ausrichtungen projiziert. Mit einer optischen Ausgangsleistung von bis zu 40 mW bei 635 nm bietet er eine sehr gute Sichtbarkeit, auch auf großen Arbeitsflächen. Das integrierte Heavy-Duty-Netzteil mit weitem Eingangsspannungsbereich (90–265 VAC) gewährleistet eine hohe Störfestigkeit und einen zuverlässigen Betrieb in rauen Industrieumgebungen. Mit seinen kompakten Abmessungen von Ø 40 mm x 200 mm lässt sich der ZR flexibel in Maschinen und Anlagen integrieren. Typische Anwendungen sind Textiltische oder Kreissägen, bei denen eine lange und gleichmäßige Linienprojektion entscheidend ist.
Mehr erfahren

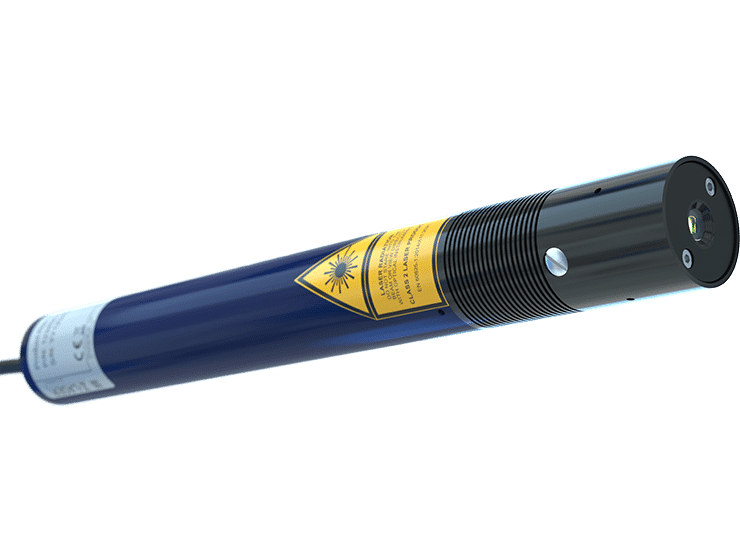

Der ZRG-F Modul ist ein diodengepumpter Festkörperlaser (DPSS), der hellgrünes Licht mit 532 nm Wellenlänge emittiert. Er überzeugt durch extrem helle, lange Linien und setzt damit Maßstäbe in Anwendungen wie Sägewerken, Textillegetischen oder der Natursteinbearbeitung. Dank seiner robusten Bauweise und des integrierten Weitbereichsnetzteils ist er anschlussfertig und sofort einsetzbar. Der fokussierbare Linienlaser ist in vier Leistungsklassen von 5 mW bis 40 mW erhältlich und bietet maximale Flexibilität für unterschiedliche Einsatzbereiche. Damit ist der ZRG die erste Wahl, wenn es auf höchste Sichtbarkeit und Präzision ankommt.
Mehr erfahrenPositionierlaser von Z-LASER werden branchenübergreifend eingesetzt, wenn Materialien oder Werkstücke präzise ausgerichtet werden müssen. Sie finden zum Beispiel in der Holz-, Metall-, Reifen- und Textilindustrie, in der Medizintechnik sowie in der Logistik Anwendung. Typische Applikationen umfassen etwa die Schnittmarkierung an Säge- und Schneidmaschinen, die Lagenpositionierung beim Reifenaufbau oder die Patientenpositionierung in bildgebenden Systemen.
Das menschliche Auge ist für grünes Licht (520 nm) deutlich empfindlicher als für rotes (635–685 nm). Grüne Positionierlaser sind deshalb die richtige Wahl bei hellen Arbeitsumgebungen oder auf kontrastarmen Oberflächen wie schwarzem Gummi, nassen Steinflächen oder gemusterten Textilien. Für Standardanwendungen auf hellen Oberflächen unter normalen Lichtverhältnissen ist ein roter Laser technisch ausreichend und kostengünstiger. Z-LASER bietet sowohl grüne als auch rote Positionierlaser an.
Für die feste Integration in Maschinen und Anlagen sind die Positionierlaser der ZM18-Familie durch ihre kompakte Bauform im Sensorlook ideal. Die Module können den jeweiligen Anforderungen angepasst werden und sind gemäß Schutzart IP67 ausgeführt und für den Dauerbetrieb ausgelegt. Sie erreichen eine Winkelstabilität von <15 µrad/°C, was für eine stabile Linienprojektion bei wechselnden Temperaturen entscheidend ist. Für die lagegenaue Montage bietet Z-LASER passende Präzisionshalterungen mit Feinjustierung in mehreren Achsen.
Positionierlaser projizieren statische Geometrien wie eine Linie, einen Punkt oder ein Kreuz zur visuellen Ausrichtung in Fertigungsprozessen, beispielsweise an Säge- oder Schneidmaschinen. Ein Laserprojektor wie aus der ZLP-Baureihe ist ein aktiv gesteuertes Projektionssystem, das 2D- oder 3D-Konturen auf Basis von CAD-Daten direkt auf ein Werkstück projiziert. Laserprojektoren werde eingesetzt, wenn geometrisch anspruchsvolle Montageschritte werkergeführt ausgeführt werden sollen,zum Beispiel beim Composite-Layup oder bei der Visualisierung von Schweißnähten.
Z-LASER Positionierlaser werden nach EN 60825-1 klassifiziert und sind in den Laserklassen 1M, 2 und 2M erhältlich. Laser der Klasse 1M sind unter normalen Betriebsbedingungen sicher und erfordern keine zusätzliche Schutzausrüstung. Klasse-2-Laser (sichtbar, ≤1 mW) sind so ausgelegt, dass der natürliche Lidschlussreflex ausreicht, um eine Schädigung durch kurze, unbeabsichtigte Direktbestrahlung zu verhindern. Z-LASER konfiguriert jeden Laser mit der für die Anwendung erforderlichen Leistung und der niedrigstmöglichen Laserklasse.
Ja, Z-LASER liefert OEM-Lasermodule für die Patientenpositionierung (CT, MRT, C-Bogen, Röntgen), chirurgische Anwendungen und Strahlentherapie. Die Laser projizieren präzise Linien oder Kreuze als Referenz direkt am Patienten oder Instrument für reproduzierbare Ausrichtung und weniger Fehlaufnahmen. Wellenlänge, Optik und Gehäuse werden anwendungsspezifisch konfiguriert.
Sie wissen, was Sie erreichen wollen? Dann finden wir auch eine Lösung für Sie.
Standardeinbausituation
(Neigung 45°)

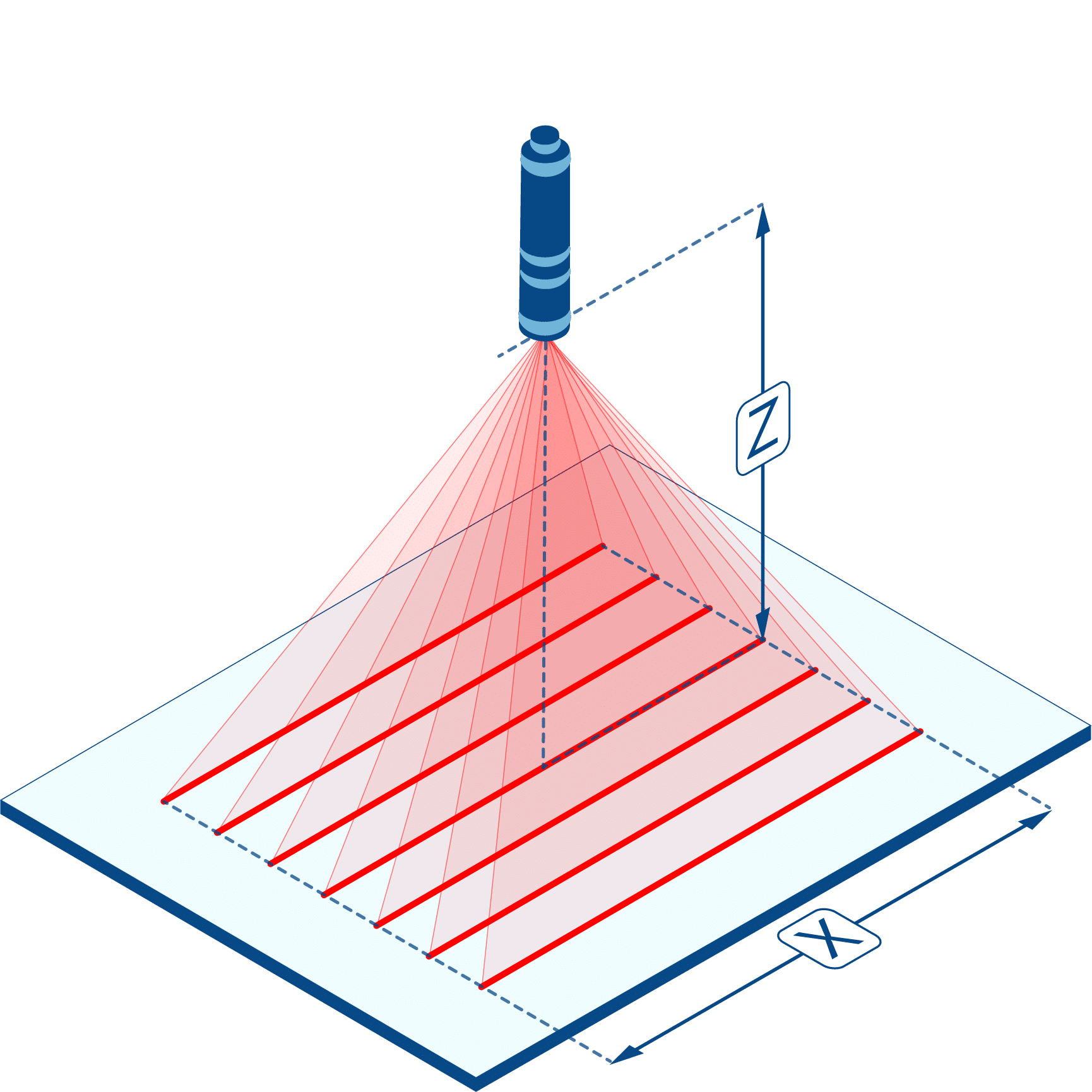

Linie mit Gauß´scher Lichtverteilung
(Lotrecht 90°)

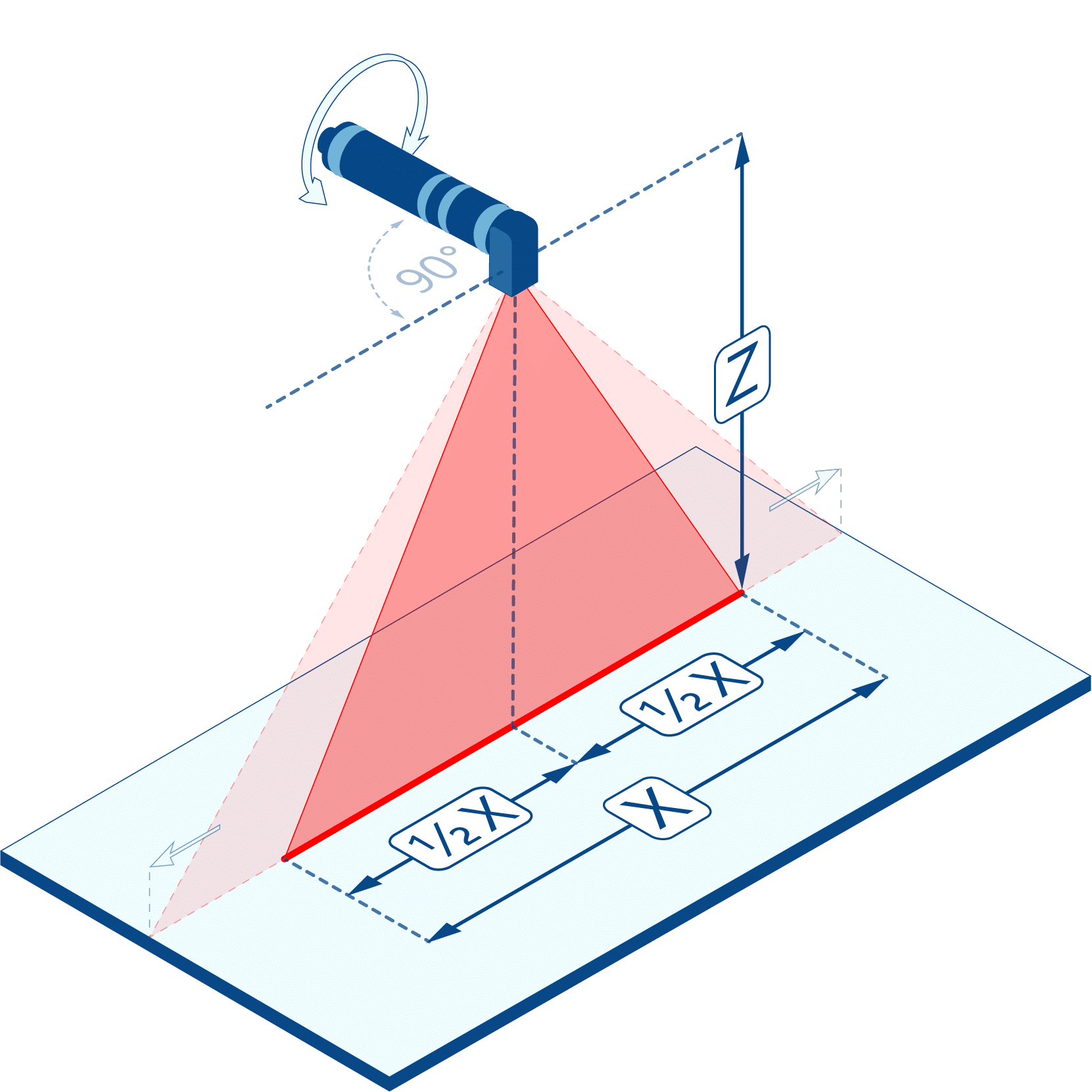

Linie mit Homogener Lichtverteilung
(bis max. 1m Einbauhöhe)

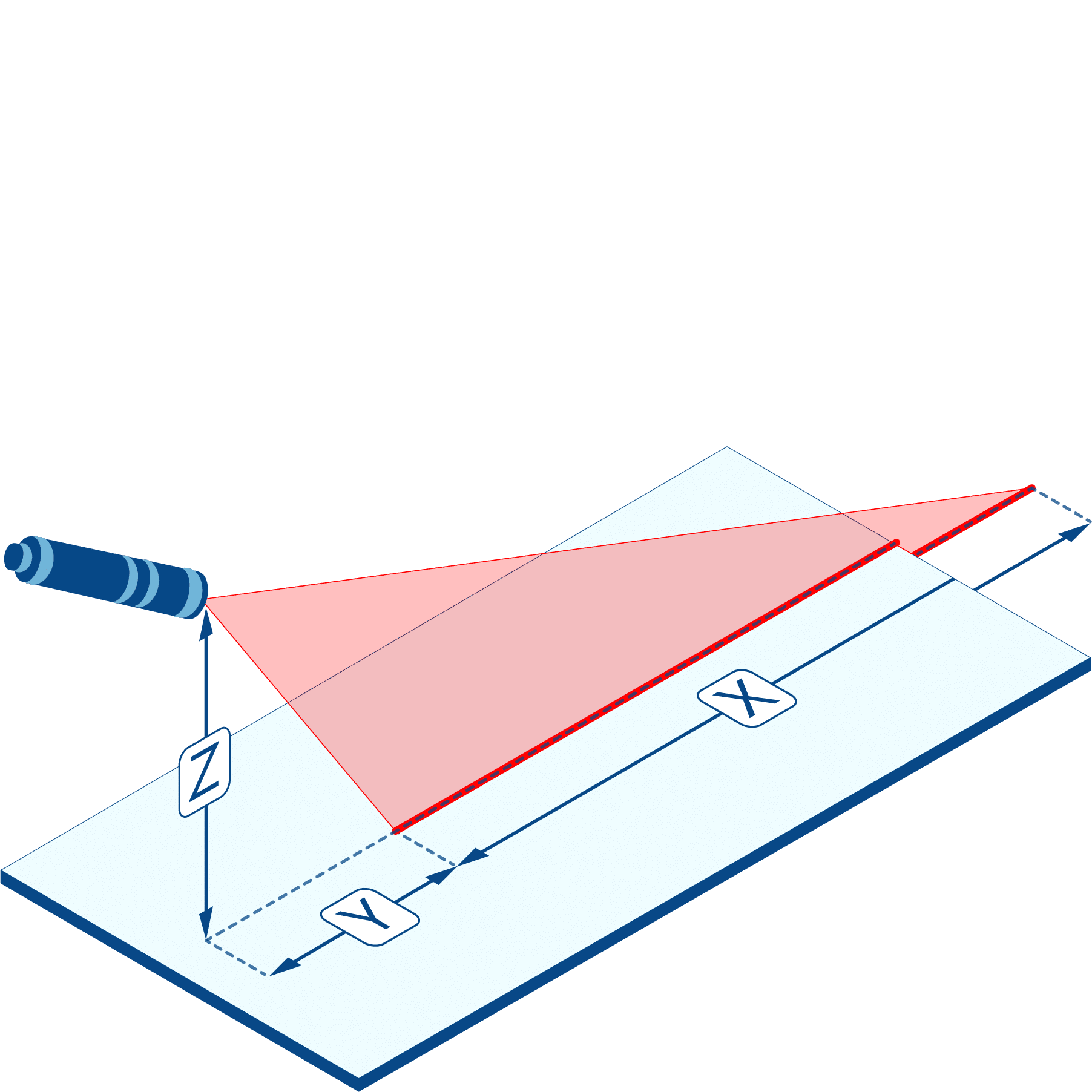

Linie mit Homogener Lichtverteilung
(bis 45°)
Laser mit Winkeloptik-Kopf
Laser mit Winkeloptik-Kopf
Laser mit Winkeloptik-Kopf
(verkippbar)
Beispiel für Sonderoptiken
Beispiel für Sonderoptiken
Beispiel für Sonderoptiken
