Die Formatkreissäge, auch Formatsäge genannt, gehört in Tischlereibetrieben zur Standardausstattung und wird für den Zuschnitt von Massivholz und Plattenmaterial verwendet. Häufig wird sie auch zum Besäumen von Schnittholz genutzt. Hierbei wird die unregelmäßige Waldkante (Rinde) entfernt, sodass aus der Bohle ein gerades Brett mit parallel verlaufenden Längskanten entsteht, das anschließend weiterverarbeitet werden kann. Zur Unterstützung dieses Arbeitsschritts haben sich Linienlaser als Positionier- bzw. Ausrichthilfe bewährt.
Dieser Beitrag erläutert, wie Linienlaser das Arbeiten an der Formatkreissäge deutlich effizienter gestalten, indem sie den Schnittverlauf auf dem Werkstück markieren und so eine exakte Ausführung ermöglichen.
Die Funktion: So markiert der Laser den Schnittverlauf

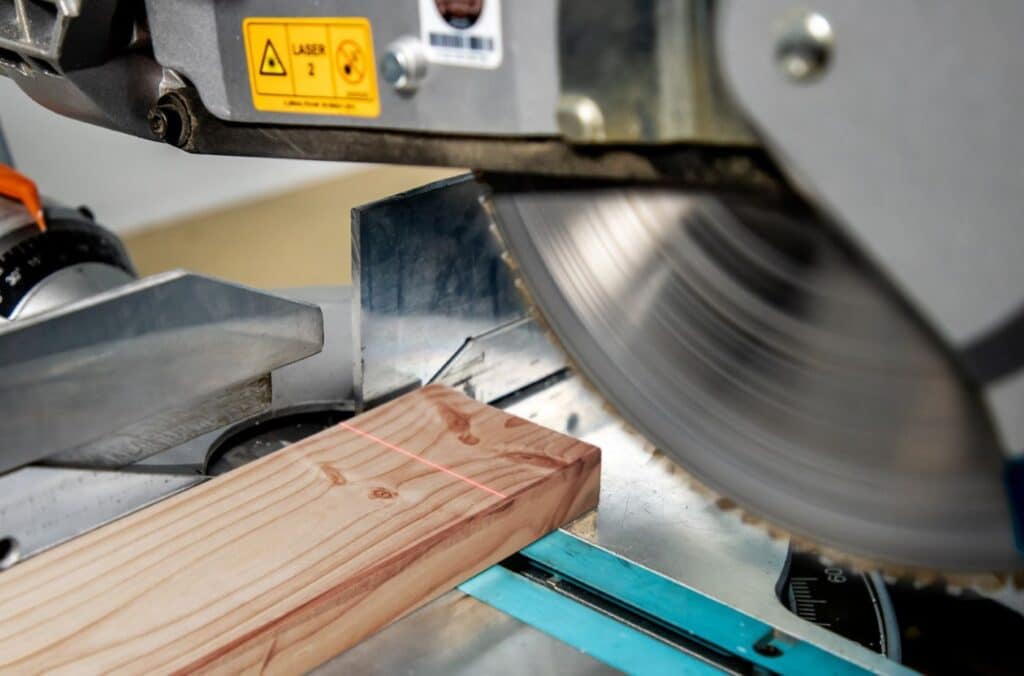

Der Linienlaser ergänzt die Formatkreissäge in ihrer Funktion beim Besäumen. Er projiziert eine gut sichtbare rote oder grüne Laserlinie auf die Holzbohle, entlang der das Sägeblatt schneiden soll. Durch diese Kennzeichnung kann der Bediener das Material präzise ausrichten und näher an der Waldkante arbeiten. Das Ergebnis sind ein optimales, schneller erzieltes Schnittergebnis sowie eine geringere Fehlerquote und eine höhere Materialausnutzung.
Montageoptionen für den Laser an der Formatsäge
Für die Nachrüstung der Formatkreissäge mit einem Linienlaser sind zwei Montagevarianten möglich: an der Decke der Werkstatt oder an der Spänehaube der Formatsäge. Beide Optionen haben jeweils spezifische Vor- und Nachteile.
Montage an der Werkstattdecke
Hier liegt die ideale Position des Lasers über dem Sägeblatt. Um die gewünschte Schnittlänge (zum Beispiel 3.000 mm) zu erreichen, über die die Laserlinie hinweg sichtbar sein soll, ist eine Mindesteinbauhöhe von 1.000 mm über dem Sägetisch erforderlich. Dabei wird der Laser leicht schräg (ca. 45° zur Horizontalen) ausgerichtet, sodass die Linie vom Sägeblatt weg in Richtung des Bedieners verläuft und im Sichtfeld liegt. Mit der Deckenbefestigung BD und Halterungen der Baureihe H0 von Z-LASER, die die hierfür notwendigen Bewegungsgrade ermöglichen, lässt sich der Linienlaser optimal positionieren und ausrichten.
Für die Einstellung und Feinjustierung sollte ein entsprechend langer Probeschnitt vorgenommen werden, bei dem der Laser so ausgerichtet wird, dass die Laserlinie mit der Kante des Werkstücks in Deckung ist. Gleichzeitig ist darauf zu achten, dass die Linie auf der Stirnseite des Materials ebenfalls in der Vertikalen (lotrecht) verläuft. Nur so ist gewährleistet, dass die Position der Laserlinie auch bei unterschiedlichen Materialhöhen erhalten bleibt.
Der Nachteil dieser Montageoption besteht darin, dass immer wieder kontrolliert werden muss, ob die Linie noch korrekt verläuft. Sollte die Decke sich bewegen, was beispielsweise bei einer Holzdecke unter Schneelast möglich ist, verstellt sich der Laser möglicherweise.
Die Vor- und Nachteile der Deckenmontage im Überblick
- Vorteil: Eine lange, gut sichtbare Laserlinie über die gesamte Schnittlänge
- Nachteil: Bei Decken, die sich bewegen (etwa Holzbalken bei Schneelast), sollte die Justierung in regelmäßigen Abständen kontrolliert werden
Montage an der Spänehaube der Formatsäge
Bei dieser Montageoption wird der Laser deutlich niedriger installiert. Dadurch ist die projizierte Laserlinie kürzer und die Ausleuchtung fällt ungleichmäßiger aus. Für niedrige Einbausituationen sind Laser der Baureihe ZM18 lhi90a konzipiert. Aufgrund des Gewichts kommen Modelle der Baureihe ZM18 oder kleinere Modelle infrage.
Der Linienlaser kann mit einer schwenkbaren Halterung der Baureihe H2 auf der Spänehaube verschraubt werden. Die Spannungsversorgung erfolgt entweder über ein separates Stecknetzteil (Modell WPS) oder direkt über die Maschinensteuerung mit 24 VDC.
Die Vorteile der Montage an der Spänehaube der Formatkreissäge im Überblick
- Vorteil: Die maschinennahe Installation kann dazu beitragen, dass die Ausrichtung des Lasers stabil bleibt. Die Spannungsversorgung ist über ein Stecknetzteil (Modell WPS) oder direkt über die Maschinensteuerung mit 24 VDC möglich.
- Nachteil: Die Laserlinie ist kürzer und die Ausleuchtung ungleichmäßiger.
Z-LASER-Empfehlung: Der richtige Laser für die Formatkreissäge
Linienlaser für die Holzverarbeitung müssen robust und insbesondere staubdicht sein. Bislang werden hauptsächlich rote Laser eingesetzt, da sie auf den meisten Holzoberflächen gut sichtbar sind. In sehr hellen Arbeitsumgebungen, zum Beispiel bei Maschinen an Fensterfronten oder unter Oberlichtern, ist eine grüne Laserlinie oft besser erkennbar.
Z-LASER empfiehlt folgende Lasermodelle für die Montage an der Decke und an der Spänehaube:
- Deckenmontage: 10mW oder 15mW starke rote Linienlaser aus der ZR– oder ZPT-F-Baureihe.
- Spänehaube: kompakte rote oder grüne Laser der ZM18-lhi90a-Baureihe mit 10 mW Ausgangsleistung. Diese Laser wurden für niedrige Einbausituationen konzipiert.
ZR Modul

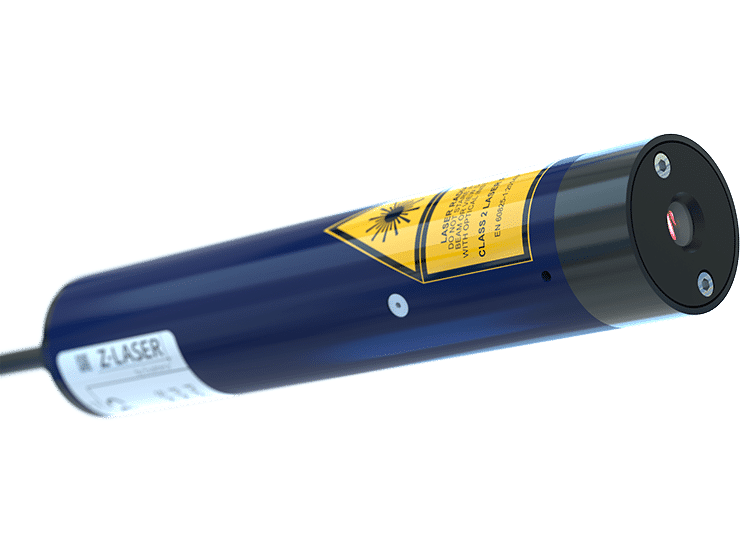

Der ZR ist ein roter Positionierlaser mit asymmetrischer Optik, der besonders lange und homogene Linien für präzise Ausrichtungen projiziert. Mit einer optischen Ausgangsleistung von bis zu 40 mW bei 635 nm bietet er eine sehr gute Sichtbarkeit, auch auf großen Arbeitsflächen. Das integrierte Heavy-Duty-Netzteil mit weitem Eingangsspannungsbereich (90–265 VAC) gewährleistet eine hohe Störfestigkeit und einen zuverlässigen Betrieb in rauen Industrieumgebungen. Mit seinen kompakten Abmessungen von Ø 40 mm x 200 mm lässt sich der ZR flexibel in Maschinen und Anlagen integrieren. Typische Anwendungen sind Textiltische oder Kreissägen, bei denen eine lange und gleichmäßige Linienprojektion entscheidend ist.
Mehr erfahren
ZPT-F Modul

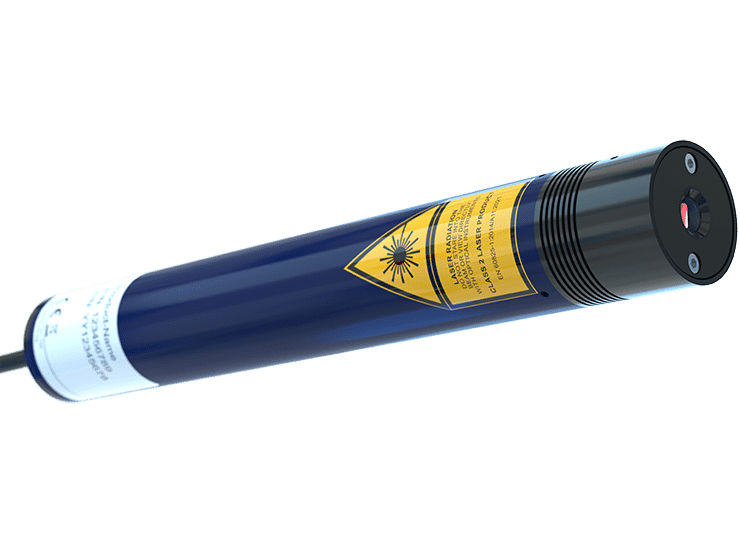

Der ZPT-F ist der weltweit einzige Positionierlaser mit Peltierkühlung und temperaturstabilisierter Laserquelle. Dadurch liefert er eine konstante Leistung und hohe Präzision auch unter anspruchsvollen Umgebungsbedingungen. Ein integriertes heavy duty Netzteil sowie eine flexible Fokussiereinheit erleichtern den Einbau in unterschiedliche Maschinenkonzepte. Seine robuste Bauweise und Servicefreundlichkeit machen den ZPT-F zu einem langlebigen Präzisionsgerät. Die Laserbaureihe hat sich seit vielen Jahren im industriellen Einsatz bewährt.
Mehr erfahren
ZM18 Modul
Der ZM18 ist ein industrietaugliches Lasermodul, das sich durch seine kompakte Bauform im Sensorlook leicht in bestehende Maschinen und Anlagen integrieren lässt. Er überzeugt mit höchst Flexibilität. Mit den Ausprägungen ZM18B und ZM18B3 liefert das Module unschlagbare Arbeit bei Positionierarbeiten und mit dem ZM18S3 höchste Verlässlichkeit bei Bildverarbeitungsanwendungen geeignet. Die integrierte, einfach bedienbare Fokussieroptik ermöglicht eine schnelle Anpassung an unterschiedliche Arbeitsabstände und Anforderungen. Mit seiner robusten Ausführung ist der ZM18 ideal für den zuverlässigen Dauereinsatz und bietet eine präzise Lösung für moderne Fertigungsprozesse.
Mehr erfahrenFazit: Mehr Präzision und Materialersparnis durch Linienlaser
Für Tischlereibetriebe ist ein Linienlaser eine lohnende Investition: Das Arbeiten mit der Formatkreissäge wird durch die Nachrüstung präziser, schneller und wirtschaftlicher. Die Kennzeichnung des Schnittverlaufs per Laserlinie ermöglicht es, das Material vor dem Besäumen exakt auszurichten und den Zuschnitt präzise auszuführen. Das reduziert den Verschnitt sowie den Verlust von wertvollem Material.
Möchten Sie Ihre Formatkreissäge nachrüsten? Kontaktieren Sie uns für eine unverbindliche Beratung, um die passende Laser- und Montagelösung für Ihren Tischlereibetrieb zu finden.
Häufige Fragen und Antworten
Eine Formatkreissäge ist eine spezielle Tischkreissäge mit einem Schiebeschlitten, die für präzise und winkelgenaue Zuschnitte von Plattenmaterial und Massivholz konzipiert ist. Eine typische Anwendung ist das Besäumen, also das Erzeugen einer geraden Kante an einer unbesäumten Bohle.
Ein Linienlaser kennzeichnet den Schnittverlauf als Laserlinie direkt auf dem Werkstück. Dadurch kann der Bediener das Holz so positionieren, dass mit minimalem Verschnitt gearbeitet wird, was Zeit und Material spart.
Der namensgebende Formatschiebeschlitten ist das zentrale Unterscheidungsmerkmal. Er führt das Werkstück präzise und sicher am Sägeblatt vorbei und ermöglicht damit exakte, lange und winkelgenaue Schnitte, die an einer einfachen Tischkreissäge deutlich schwerer umzusetzen sind.
Ja, durch die flexiblen Montagemöglichkeiten (entweder an der Decke oder direkt an der Spänehaube) kann praktisch jede Formatkreissäge mit einem Linienlaser nachgerüstet werden.
