Laserprojektoren für die Herstellung von Nagelplattenbindern

Die Herstellung von Nagelplattenbindern stellt hohe Anforderungen an Präzision, Prozesssicherheit und Normkonformität. Gleichzeitig steigen die Ansprüche an Effizienz und Durchsatz. Mechanische Schablonen oder Maßsysteme, die in der herkömmlichen Produktion zum Einsatz kommen, sind jedoch zeitaufwendig einzurichten und zudem fehleranfällig, insbesondere bei komplexen oder wechselnden Konstruktionen. Darüber hinaus sehen sich Unternehmen in der Holzindustrie mit einem Mangel an qualifizierten Fachkräften konfrontiert, weshalb die schnelle und sichere Einarbeitung neuer oder weniger erfahrener Mitarbeitender entscheidend ist.

Industrielle Laserprojektoren von Z-LASER haben sich als Schlüsseltechnologie zur Optimierung der Fertigungsprozesse in der Nagelplattenbinder-Produktion etabliert. Sie projizieren die Konturen der Nagelbinder anhand von CAD-Daten maßstabgetreu auf die Arbeitsfläche, sodass die Laserlinien als digitale Schablone dienen. Auf diese Weise werden Rüstzeiten reduziert, Positionierung und Montage standardisiert und eine gleichbleibend hohe Fertigungsqualität sichergestellt.

Herausforderungen bei der Fertigung von Nagelplattenbindern

In der Herstellung von Nagelplattenbindern müssen Holzlatten, Sparren und Pfetten maßgenau positioniert und gemäß den Konstruktionsdaten an den Knotenpunkten verpresst werden. Bereits geringfügige Abweichungen können zu Passungenauigkeiten führen und zusätzlichen Nacharbeitsaufwand verursachen. Vor allem in Produktionen, in denen mit physischen Schablonen oder mechanischen Maßsystemen gearbeitet wird, bestehen zahlreiche Herausforderungen bei der Herstellung der Nagelbinder:

• Hoher Rüstaufwand: Physische Schablonen müssen zeitaufwendig eingerichtet und bei Konstruktionswechseln angepasst oder neu positioniert werden.
• Erhöhtes Fehlerrisiko: Manuelles Abgleichen, Nachmessen und Markieren begünstigt Mess-, Übertragungs- und Positionierungsfehler bei der Ausrichtung von Bohlen und Nagelplatten.
• Begrenzte Flexibilität: Änderungen oder neue Konstruktionen erfordern, dass physische Schablonen unter Zeitaufwand neu angefertigt oder modifiziert werden.
• Eingeschränkte Reproduzierbarkeit: Gleichbleibende Ergebnisse sind insbesondere bei komplexen Konstruktionen schwer sicherzustellen.
• Erschwerte Qualitätssicherung: Fehler werden häufig erst in späteren Prozessschritten (z. B. bei der Montage auf der Baustelle) erkannt, was zusätzlichen Korrekturaufwand verursacht.
• Fachkräftemangel: Erfahrene Fachkräfte sind begrenzt verfügbar. Unerfahrene Mitarbeitende oder Aushilfskräfte müssen schnell und prozesssicher eingearbeitet werden, um Fehler in der Fertigung zu vermeiden.

Digitale Laserschablonen: Maßstabgetreue Projektion der Nagelbinder

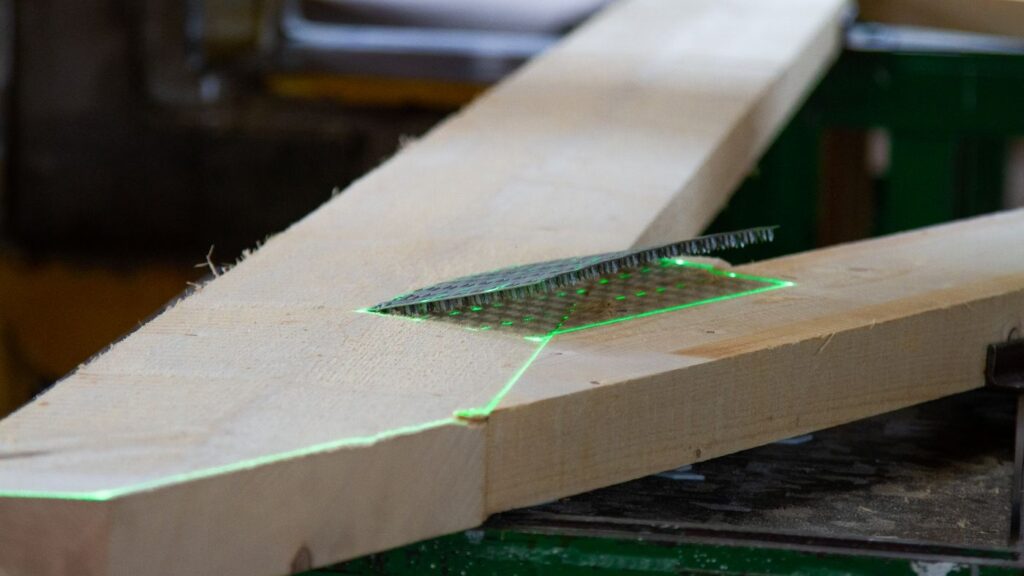

Laserprojektoren von Z-LASER fungieren bei der Herstellung von Nagelplattenbindern als optische Führungssysteme. Sie projizieren die vollständige Kontur der Nagelbinder anhand von CAD-Daten im Originalmaßstab auf die Arbeitsfläche, typischerweise auf Flächentische oder C-Pressen. Dadurch entsteht eine sogenannte digitale Laserschablone. Die projizierten Laserlinien visualisieren die korrekte Position der Sparren, Streben und Nagelplatten und zeigen darüber hinaus die Montageabfolge der einzelnen Bauteile an. Mitarbeitende können alle Komponenten entlang der Laserlinien zügig und präzise in der richtigen Reihenfolge positionieren. Für großformatige Konstruktionen oder weitläufige Arbeitsflächen können bis zu 16 Laserprojektoren zu einem synchronisierten Multiprojektionssystem verbunden werden. Auf diese Weise lassen sich auch sehr große Projektionsbereiche abdecken.

Vorteile von Laserprojektion für die Produktion von Nagelplattenbindern

Der Einsatz von Laserprojektoren für die Fertigung von Nagelplattenbindern bietet gegenüber herkömmlichen Verfahren mit mechanischen Schablonen oder Maßsystemen deutliche Vorteile in Bezug auf Effizienz, Durchsatz sowie Qualität und Wirtschaftlichkeit.

Prozessoptimierung

• Reduktion der Rüstzeiten um bis zu 70 Prozent: Durch die Vorabprojektion der zu fertigenden Binder kann die Position der Tische schneller und genauer ermittelt werden, während gleichzeitig die Positionen der Halterungen und Aufnahmen auf die Tische projiziert werden. Aufwendige Anpassungen und Korrekturen werden überflüssig. Insgesamt können die Rüstzeiten um bis zu 70 Prozent gesenkt werden.
• Schnellere Fertigung und Produktivitätssteigerung bis 30 Prozent: Montage und Positionierung werden erheblich beschleunigt, während manuelles Nachmessen, Abgleichen und Markieren entfallen. Insgesamt können Hersteller von Nagelplattenbindern die Produktivität der Fertigung um etwa 20 bis 30 Prozent steigern.
• Hohe Flexibilität bei wechselnden Konstruktionen: Neue oder individuelle Konstruktionen, beispielsweise Sonderkonstruktionen, können auf Basis der CAD-Daten sofort umgesetzt werden, ohne dass Schablonen zeitaufwendig angepasst oder neu erstellt werden müssen.

Qualitätssteigerung und Fehlerreduktion

• Minimierte Fehlerquote und geringerer Ausschuss: Durch den Einsatz digitaler Laserschablonen werden Mess-, Übertragungs- und Positionierungsfehler reduziert. Ausschuss und Nacharbeit sinken deutlich, während die Materialnutzung optimiert wird.
• Frühzeitige Fehlererkennung: Fehler können bereits während der Fertigung in der Produktionshalle erkannt und korrigiert werden, wodurch es keine Verzögerungen auf der Baustelle gibt.
• Hohe Wiederholgenauigkeit und konstante Fertigungsqualität: Positionierung und Montage werden standardisiert. Auch bei komplexen oder variantenreichen Konstruktionen lassen sich reproduzierbare Ergebnisse erzielen.
• Zuverlässige Gütesicherung: Durch den Einsatz von Laserprojektoren können Hersteller von Nagelplattenbindern die Anforderungen an Nagelplattenprodukte, insbesondere in den Abschnitten I-2.3.3 (Bauteileigenschaften und Anordnung der Nagelplatten) sowie I-3.3 (werkseigene Produktionskontrolle und Eigenüberwachung), zuverlässig einhalten.

Wirtschaftlichkeit und Wettbewerbsfähigkeit

• Kostenersparnis: Durch die Steigerung des Durchsatzes bei gleichzeitig geringerer Fehlerquote lassen sich Kosten deutlich reduzieren.
• Kürzere Einlernzeiten und Entlastung bei Fachkräftemangel: Neue Mitarbeitende oder ungelernte Aushilfskräfte können durch die visuelle Führung schneller und effizienter eingearbeitet werden.
• Stärkung der Wettbewerbsfähigkeit durch Digitalisierung: Indem Positionierungs- und Montageprozesse durch den Einsatz von Laserprojektoren digitalisiert werden, lassen sich Abläufe effizienter gestalten, die Materialnutzung optimieren und Qualitätsstandards auf einem konstant hohen Niveau halten. Dies stärkt die Wettbewerbsfähigkeit.

Anforderungen an Laserprojektoren für die Fertigung von Nagelplattenbindern

Nagelbinder werden in der Regel in großflächigen offenen Werkhallen gefertigt, in denen die Laserprojektoren beispielsweise oberhalb der Montagetische installiert werden. Neben wechselnden Lichtverhältnissen und großen Projektionsabständen können Sägemehl, Holzpartikel und Vibrationen, die etwa durch Sägen und Pressen verursacht werden, Qualität und Stabilität der Projektion beeinträchtigen.

Um unter diesen Umgebungsbedingungen zuverlässig zu funktionieren, müssen Laserprojektoren spezifische technische Anforderungen erfüllen:

• Hohe Projektionsgenauigkeit: Enge Toleranzen von etwa 1 bis 2 mm über die gesamte Arbeitsfläche erfordern eine möglichst präzise Projektion.
• Abdeckung großer Projektionsbereiche: Die Fertigung großformatiger Konstruktionen setzt Systeme voraus, die auch große Projektionsflächen zuverlässig abdecken können, bei Bedarf durch den Einsatz von Multiprojektionssystemen.
• Hohe Sichtbarkeit: Für eine zuverlässige visuelle Führung müssen die projizierten Linien auch bei wechselnden Lichtverhältnissen und auf unterschiedlichen Holzoberflächen klar erkennbar sein.
• Robuste Konstruktion: Die Umgebungsbedingungen der Nagelplattenbinder-Produktion erfordern eine widerstandsfähige und industrietaugliche Bauweise.
• Einfache Integration in bestehende Systeme: Eine effiziente Fertigung setzt voraus, dass sich die Laserprojektoren problemlos in bereits existierende Systeme einbinden lassen.

Laserprojektoren von Z-LASER sind für anspruchsvolle industrielle Anwendungen konzipiert und ermöglichen eine präzise, effiziente und reproduzierbare Fertigung von Nagelbindern.

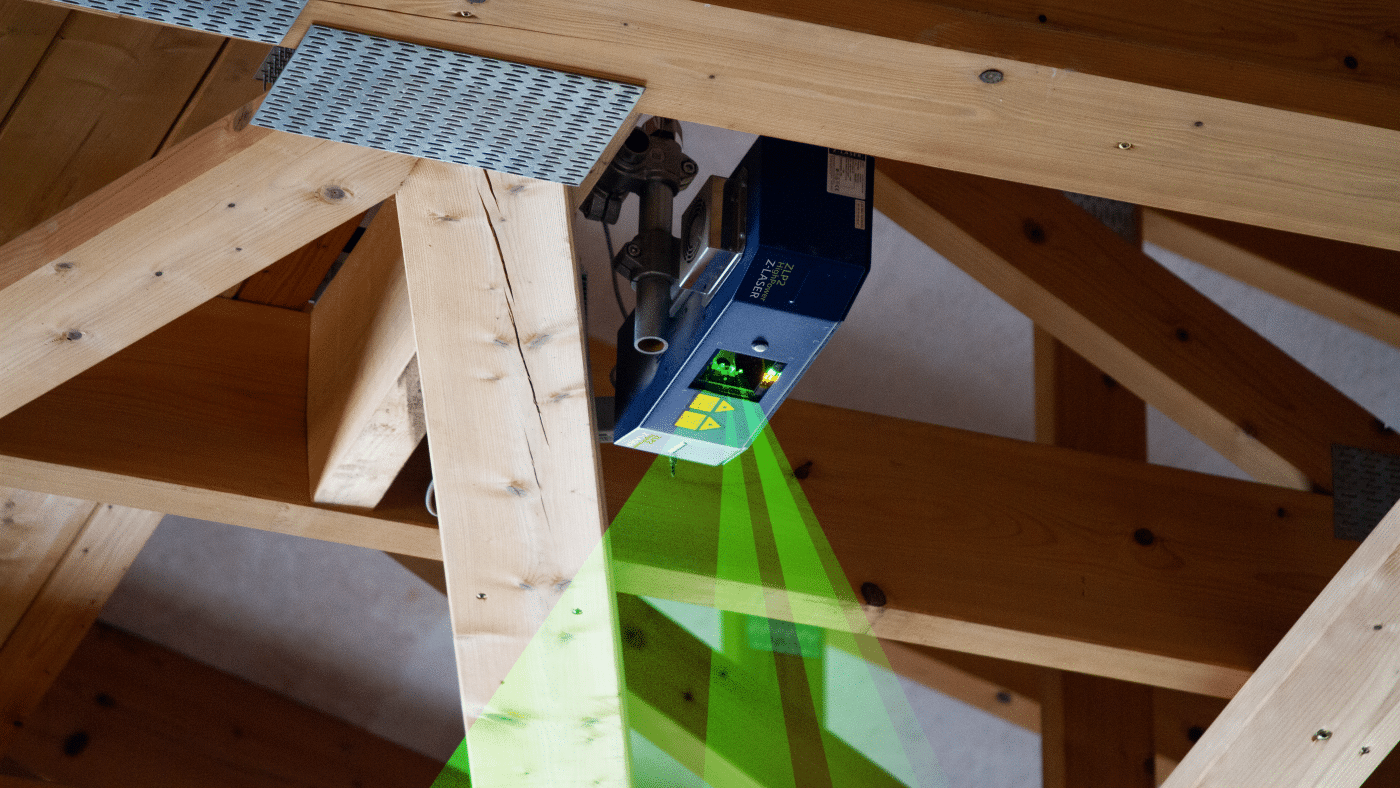

Der ZLP2-HighPower: Leistungsstarke Laserprojektion für die Nagelplattenbinder-Produktion

Der ZLP2-HighPower ist für anspruchsvolle Produktionsumgebungen und damit die ideale Laserlösung für die Fertigung von Nagelplattenbindern. Mit einer Projektionsgenauigkeit von besser als ± 0,1 mm/m ermöglicht er eine präzise Positionierung und erfüllt die hohen Anforderungen an Maßhaltigkeit und Prozesssicherheit. Grüne Laserlinien, eine hohe Linienhelligkeit, eine feine 3-D-Linienqualität sowie ein anpassbarer Fokus sorgen zudem für eine klare und gut sichtbare Projektion, selbst bei schwierigen Lichtverhältnissen, großen Montagehöhen oder unterschiedlichen Oberflächen.

Zudem ist der ZL2-HighPower für Projektionsdistanzen von bis zu 20 m und Arbeitsbereiche bis zu 10 × 10 m ausgelegt und ermöglicht damit die präzise Abbildung großformatiger und komplexer Konstruktionen. Durch die Kombination in synchronisierten Multiprojektionssystemen lässt sich der Projektionsbereich flexibel erweitern. Die robuste Bauweise gemäß IP65 gewährleistet einen zuverlässigen Betrieb, während die modulare Konstruktion den Austausch zentraler Komponenten direkt vor Ort ermöglicht und Stillstandzeiten auf unter eine Stunde reduziert. Standardisierte Schnittstellen und eine intuitive API erlauben zudem die Integration in bestehende Systeme.

TrussFlow: Intuitive und effiziente Software zur Steuerung der Laserprojektoren

Mit TrussFlow bietet Z-LASER eine neue, speziell für die Herstellung von Nagelplattenbindern entwickelte Software, die die Laserprojektion gezielt in den Produktionsablauf integriert. Die Anwendung dient als benutzerfreundliche Oberfläche zur Steuerung der Laserprojektoren von Z-LASER und unterstützt Werker bei der strukturierten Durchführung der einzelnen Arbeitsschritte, unabhängig davon, ob mit einem einzelnen Projektor oder mit einem Multiprojektionssystem gearbeitet wird.

CAD-Daten werden nicht nur projiziert, sondern gezielt aufbereitet: Relevante Inhalte lassen sich schrittweise einblenden, etwa nach Bauteilen oder Fertigungsphasen. Funktionen wie das gezielte Anzeigen einzelner Bereiche, das Verschieben oder Drehen von Projektionen sowie die Definition von Nullpunkten ermöglichen eine flexible Anpassung an unterschiedliche Produktionsbedingungen. Zudem können mehrere Nagelbinder in Folge verarbeitet werden, während bei komplexen Geometrien gezielt nur relevante Ausschnitte dargestellt werden. Auf diese Weise bleibt die Projektion übersichtlich und auf das Wesentliche reduziert.

Zentrale Funktionen von TrussFlow auf einen Blick

TrussFlow bietet eine Reihe von Funktionen, die eine durchgängige, softwaregestützte Umsetzung der CAD-Daten ermöglichen:

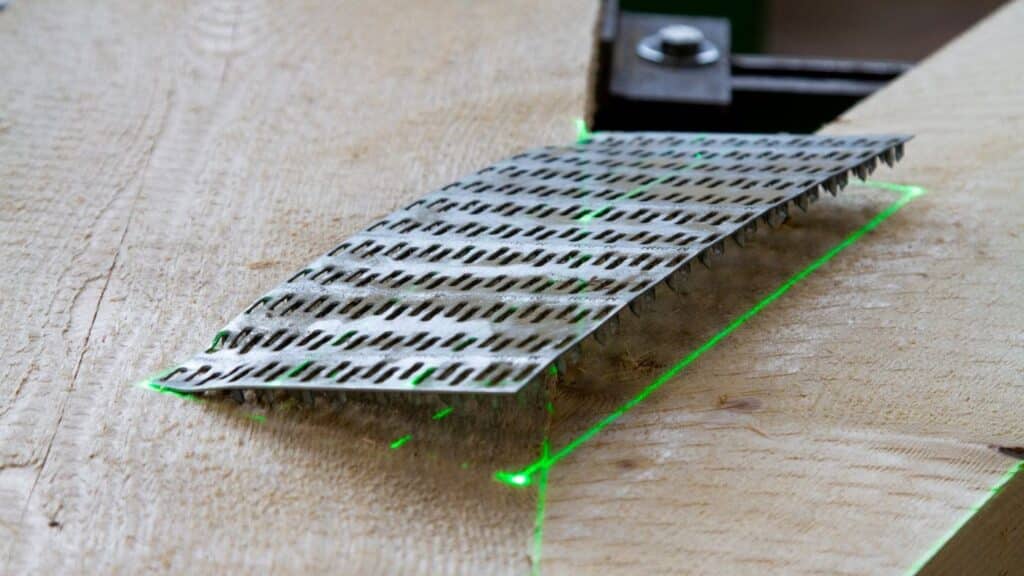

• Einfache Layer-Auswahl über Buttons: Sparren, Streben und Nagelplatten können exakt positioniert werden können.
• Flexible Darstellung: Die Projektion wird wahlweise auf Tischhöhe oder direkt auf der Materialoberfläche angezeigt.
• Neue Clipping-Funktion zur Fokussierung: Nur die Ausschnitte um die Nagelplatten werden projiziert.
• Flexible Anpassung der Projektion: Projektionen lassen sich verschieben, drehen oder spiegeln.
• Definition von Nullpunkten: Verschiedene Nullpunkte können festgelegt werden.
• Truss Stack Processing: Mehrere Binder können nacheinander geladen werden.

Praxisbeispiel: Z-LASER Projektoren optimieren die Nagelplattenbinder-Fertigung bei Natec

Welche Vorteile digitale Laserschablonen für Hersteller von Nagelplattenbindern bietet, demonstriert der Einsatz von Z-LASER Projektoren bei der Natec GmbH. Das Unternehmen fertigt Nagelplattenbinder-Konstruktionen in unterschiedlichen Größen und Formaten und nutzt die Laserprojektoren in einem Multiprojektionssystem. Die großflächige Laserprojektion der CAD-Daten ermöglicht eine millimetergenaue Positionierung aller Bauteile. Die Digitalisierung des gesamten Positionierungs- und Montageprozesses führte zu einer effizienteren und prozesssicheren Fertigung. Rüstzeiten wurden bei Natec deutlich reduziert, die Wiederholgenauigkeit erhöht und ein konstant hoher Qualitätsstandard sichergestellt.

Mehr Effizienz und Präzision in der Herstellung von Nagelplattenbindern mit Z-LASER

Durch den Einsatz digitaler Laserschablonen werden Fertigungsabläufe effizienter, standardisiert und reproduzierbar. Die maßstabsgerechte Projektion der CAD-Daten auf die Arbeitsfläche macht fehleranfällige mechanische Schablonen oder Maßsysteme überflüssig. Mitarbeitende können Bauteile anhand der visuellen Führung schnell und positionsgenau ausrichten, auch bei wechselnden Geometrien und großformatigen Konstruktionen. In Kombination mit der bedienerfreundlichen Software TrussFlow entsteht ein strukturierter Fertigungsablauf, der Fehler minimiert, die Prozesssicherheit erhöht und eine gleichbleibend hohe Fertigungsqualität sicherstellt. Laserprojektion trägt maßgeblich dazu bei, Effizienz und Wirtschaftlichkeit in der Nagelplattenbinder-Produktion zu steigern.

Möchten Sie die Ihre Fertigung mit Z-LASER auf ein neues Level bringen? Kontaktieren Sie uns für eine persönliche Beratung zu passenden Laserlösungen für Ihre Anwendung.
