In der Industrie kommen Linienlaser von Z-LASER in zahlreichen Anwendungen zum Einsatz, unter anderem in der Holz-, Metall-, Textil- und Reifenindustrie sowie für die Glas-, Stein- und Keramikverarbeitung. Sie projizieren eine definierte Laserlinie auf Werkstücke oder Oberflächen und machen Bearbeitungspositionen, Schnittverläufe oder Kanten sichtbar. Darüber hinaus können Linienlaser auch in bildverarbeitungsbasierten Mess- und Prüfsystemen eingesetzt werden, wo sie als strukturierte Beleuchtung für 3D-Messungen dienen.
Dieser Artikel behandelt die Funktionsweise von Linienlasern, zeigt typische Einsatzbereiche auf und erläutert, welche Kriterien bei Ausrichtung, Zubehör und der Auswahl von Linienlasern für verschiedene Anwendungen in der Praxis relevant sind.
Linienlaser: Funktionsweise und Grundlagen der Linienprojektion
Die Projektion der Laserlinie entsteht durch das Zusammenspiel aus Laserdiode und Strahlformungsoptik: Die Laserdiode erzeugt einen gebündelten Lichtstrahl, der durch eine optische Komponente, beispielsweise eine Zylinder- oder Powell-Linse, zu einer Linie aufgefächert wird. Dadurch entsteht eine geometrisch definierte Referenzlinie, die auf ein Objekt oder eine Oberfläche projiziert wird. Qualität und Sichtbarkeit der projizierten Linie werden durch optische Parameter – wie Wellenlänge, Ausgangsleistung, Öffnungswinkel der Optik – sowie durch applikationsbezogene Einstellungen – wie Fokuslage und Arbeitsabstand – bestimmt. Sie beeinflussen Linienlänge, Linienbreite und die Intensitätshomogenität entlang der projizierten Linie.
Im Gegensatz zu Punktlasern, die einen einzelnen Referenzpunkt liefern, projizieren Linienlaser eine kontinuierliche Linie, um Schnittkanten oder Ausrichtungslinien sichtbar zu machen. Kreuzlaser projizieren zwei orthogonal zueinander verlaufende Linien.
Arbeiten mit Linienlasern: Optische Positionierhilfe für industrielle Anwendungen
Linienlaser dienen in industriellen Anwendungen oft als optische Positionierhilfe. Sie markieren Schnittkanten, Bearbeitungspositionen oder Ausrichtungslinien als klar sichtbare Laserlinie direkt auf dem Werkstück. Auf diese Weise unterstützen sie manuelle Arbeitsschritte: Positionierung und Ausrichtung werden standardisiert und beschleunigt, wodurch die Fehlerquote sinkt und die Materialnutzung optimiert wird. Gleichzeitig kann ein konstant hoher Qualitätsstandard gewährleistet werden.
Typische Einsatzmöglichkeiten für Linienlaser an Maschinen finden sich unter anderem in folgenden Industrien und Anwendungsbereichen:

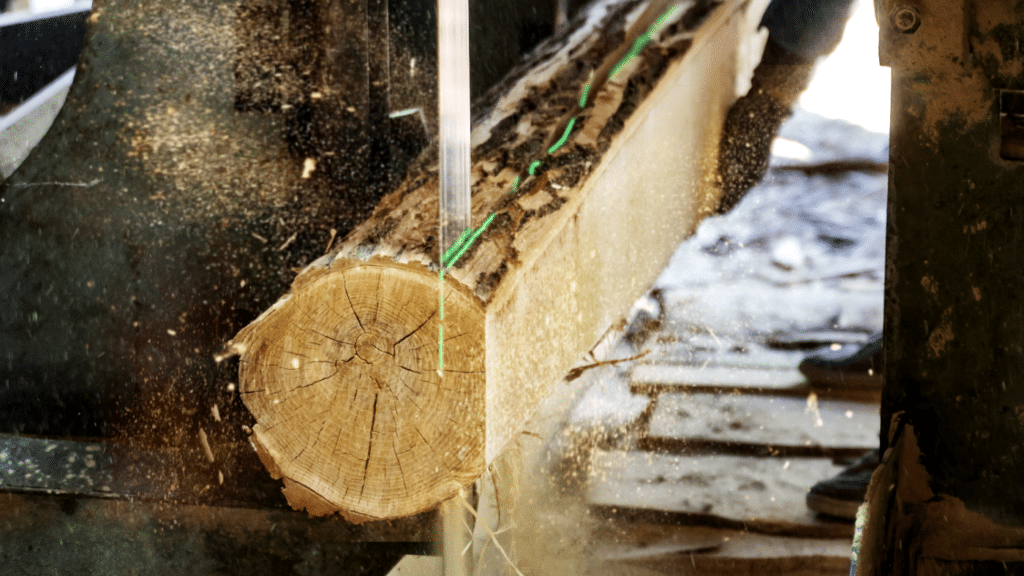

- Holzindustrie: Exaktes Anzeigen von Säge- und Schnittlinien, beispielsweise für die Arbeit an der Formatkreissäge.

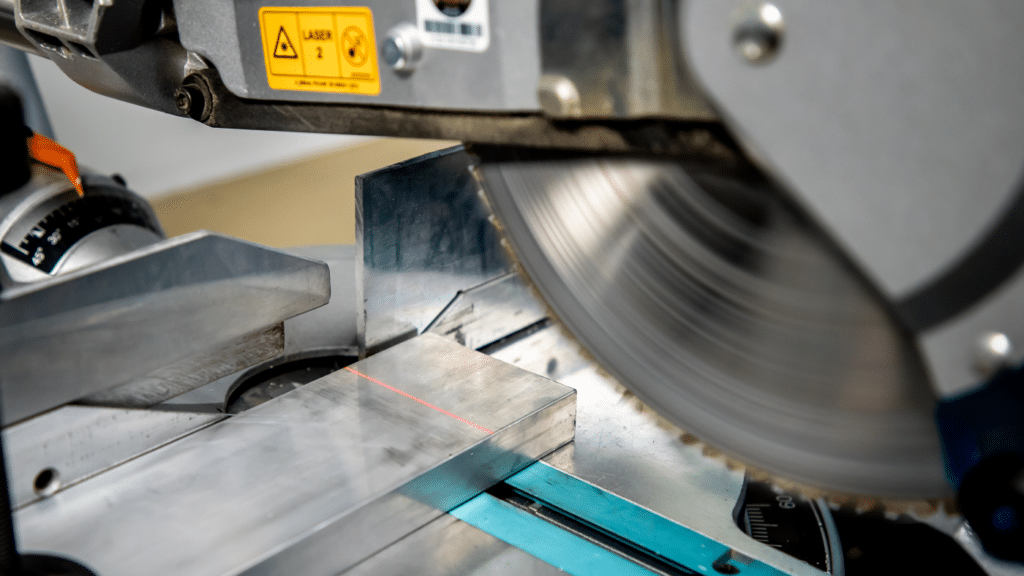

- Metallverarbeitung: Visualisierung von Schneid-, Biege- und Bearbeitungslinien für eine präzise Fertigung.
- Textilindustrie: Schnelle und reproduzierbare Positionierung von Stoffbahnen im Zuschnittprozess.
- Reifenindustrie: Präzises Ausrichten von Materiallagen und Bauteilen, beispielsweise beim Reifenaufbau.
- Glas-, Stein- und Keramik: Präzise Markierung von Schnitt- und Bearbeitungslinien auf empfindlichen Materialien.
Linienlaser in der industriellen Bildverarbeitung: Strukturierte Beleuchtung für Mess- und Prüfsysteme
In optischen Mess- und Prüfsystemen der industriellen Bildverarbeitung kann ein Linienlaser-Modul als strukturierte Beleuchtung fungieren. Ein häufig eingesetztes Verfahren ist die Lasertriangulation: Dabei wird eine Laserlinie auf ein Objekt projiziert und aus einem definierten Winkel von einer Kamera erfasst, um Geometrie- und Oberflächeninformationen zu gewinnen. Anhand der Position der Laserlinie im Kamerabild berechnet eine Software Höhenprofile und 3D-Daten des Objekts. So lassen sich Messdaten berührungslos sowie mit hoher Auflösung und Geschwindigkeit erfassen; Prüfprozesse können automatisiert und Daten in Echtzeit ausgewertet werden.
Linienlaser können beispielsweise in folgenden Branchen für die industrielle Bildverarbeitung eingesetzt werden:
- Reifenindustrie: Einsatz für die Qualitätskontrolle bei der Reifenherstellung, beispielsweise zur Prüfung des Rohmaterials.
- Elektronik: Inspektion und Vermessung von Leiterplatten (PCB) und Kleinstbauteilen.

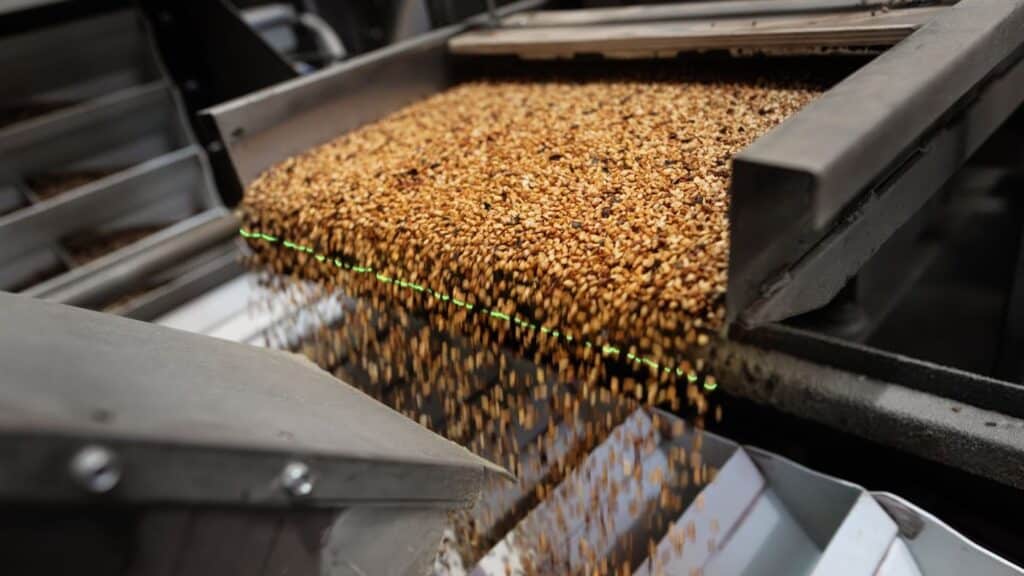

- Lebensmittel- und Getränkeindustrie: Kontur- und Füllstandserkennung zur Qualitätssicherung.
Linienlaser richtig ausrichten und kalibrieren
Um die Präzision eines Lasersystems sicherzustellen, ist es unerlässlich, Linienlaser korrekt auszurichten. Bereits geringe Abweichungen können zu Positionsfehlern der projizierten Linie führen. Dies erfolgt über die mechanische Justierung, bei der Position, Winkel und Abstand des Lasers zum Werkstück exakt eingestellt werden. Neben der mechanischen Justierung müssen auch optische Parameter wie Fokus und Öffnungswinkel an die jeweilige Anwendung angepasst werden. Zusätzlich beeinflussen Umgebungsfaktoren wie Temperaturschwankungen, Vibrationen oder wechselnde Lichtverhältnisse die Stabilität und Sichtbarkeit der Projektion. Für anspruchsvolle Anwendungen sind daher stabile Montagesysteme und passendes Zubehör sowie definierte Kalibrierverfahren erforderlich, um eine präzise und stabile Linienprojektion langfristig zu gewährleisten.
Halterung und Zubehör für Linienlaser: Stabilität und Genauigkeit sichern
Für Linienlaser geeignetes Zubehör ist entscheidend für Stabilität und Projektionsgenauigkeit der Laserlinie, da diese maßgeblich von der mechanischen Integration abhängen. Mit Präzisionshalterungen lassen sich Linienlaser exakt entlang aller relevanten Achsen ausrichten. Das schafft die Grundlage für eine stabile Linienprojektion unter industriellen Umgebungsbedingungen. Dabei ist es besonders wichtig, dass die Halterung über eine wirksame Vibrationsdämpfung sowie eine hohe thermische Stabilität verfügt, damit die Laserlinie ihre Position auch unter rauen Produktionsbedingungen zuverlässig hält. Z-LASER bietet abgestimmtes Zubehör für Linienlaser und begleitet Kunden von der Auswahl bis zur Integration.
Linienlaser kaufen: Auswahlkriterien für industrielle Anwendungen
Wer einen Linienlaser kaufen möchte, sollte unter anderem folgende anwendungsspezifische Kriterien berücksichtigen, um die passende Lösung auszuwählen:
- Arbeitsabstand & Optik (Öffnungswinkel/Fokus): Der Abstand zum Werkstück bestimmt, welche Optik sinnvoll ist, damit die Linie in der gewünschten Länge und Schärfe erscheint.
- Wellenlänge: Rote Linienlaser sind ein etablierter Standard. Grüne Linienlaser sind für das menschliche Auge deutlich besser wahrnehmbar und eignen sich besonders bei hoher Umgebungshelligkeit oder für dunkle Oberflächen.
- Ausgangsleistung: Sie beeinflusst die Sichtbarkeit der Laserlinie und muss hoch genug sein, damit diese auch bei großen Arbeitsabständen oder hoher Umgebungshelligkeit gut erkennbar ist.
- Linienqualität & Fokus: Geradheit und Homogenität sowie ein passender Fokus am Arbeitsabstand müssen den Anforderungen der jeweiligen Anwendung entsprechen.
- Schutzklasse (IP): Der Laser muss die passende IP-Schutzart haben, damit er unter den jeweiligen Umgebungsbedingungen zuverlässig funktioniert und beispielsweise Staub, Feuchtigkeit oder Spritzwasser standhält.
Industrielle Linienlaser: Präzise Positionierung und zuverlässige Qualitätskontrolle
Linienlaser dienen in zahlreichen industriellen Anwendungen als optische Referenz für die Positionierung und Ausrichtung. Sie unterstützen präzise und wiederholgenaue Fertigungsabläufe, indem sie eine klar definierte Referenzlinie direkt auf Werkstücke oder Prozessbereiche projizieren. Dadurch lassen sich Arbeitsschritte wie Zuschnitt und Montage schneller und sicherer durchführen, während Fehlpositionierungen, Nacharbeit und Ausschuss reduziert werden können. Werden Linienlaser in der Industrie für die Bildverarbeitung eingesetzt, fungiert die Laserlinie als strukturierte Beleuchtung in kamerabasierten Mess- und Prüfsystemen für die automatisierte Qualitätskontrolle. Damit tragen Linienlaser zu effizienteren Fertigungsabläufen und einer wirtschaftlicheren Produktion bei.
Sie möchten Linienlaser optimal in Ihre Anwendung integrieren? Unsere Experten beraten Sie gerne bei der Auswahl der passenden Laserlösung.
Häufig gestellte Fragen
Ein Linienlaser projiziert eine definierte Laserlinie auf Oberflächen und macht Bearbeitungspositionen, Schnittlinien oder Kanten sichtbar. Er kann außerdem als strukturierte Beleuchtung in industriellen Bildverarbeitungssystemen für die automatisierte Qualitätskontrolle eingesetzt werden.
Ein Linienlaser projiziert eine Linie beziehungsweise eine lineare Referenz für Schnittverläufe, Kanten oder die Ausrichtung. Ein Punktlaser markiert lediglich einen Referenzpunkt.
Ein Linienlaser wird durch präzise Justage von Position und Winkel sowie durch die korrekte Einstellung von Arbeitsabstand und Fokus ausgerichtet. Dies erfolgt meist mithilfe von Halterungen, die eine Feineinstellung in mehreren Achsen ermöglichen.
Ja, Linienlaser von Z-LASER eignen sich für die Nachrüstung von Produktionsanlagen. Relevant sind dabei Bauform, Arbeitsabstand, Montagesituation und das passende Zubehör.
Die geeignete Wellenlänge hängt von Material, Umgebungslicht und Anwendung ab; üblich sind rote oder grüne Laser. Letztere werden vom menschlichen Auge besser wahrgenommen und eignen sich daher beispielsweise für manuelle Ausricht- und Positionieraufgaben bei hoher Umgebungshelligkeit oder auf dunklen, kontrastarmen Oberflächen.
Linienlaser dienen als strukturierte Beleuchtung und ermöglichen in Kombination mit Kamera und Bildverarbeitungssoftware 3D‑Profilmessungen und Konturerkennung für die automatisierte Qualitätskontrolle.
